L&T Aquaseal 10 valve

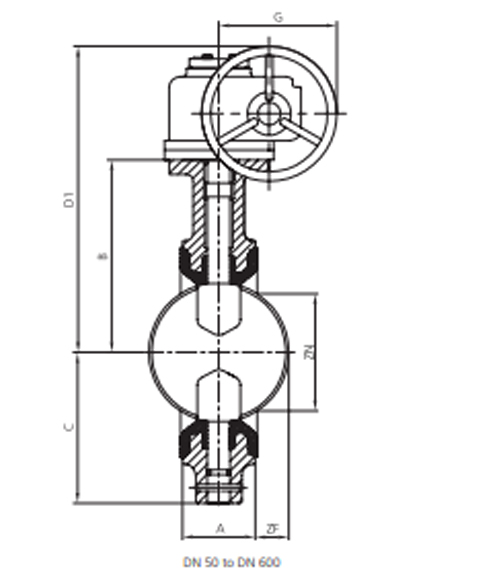

Dimensions - PN 10

Valve Size		A	B	C	D	D1	E	F	G	H	ZN	ZF	Weight
NPS	DN	A	B	C	D	D1	E	F	G	H	ZN	ZF	FC Lever	Gear Unit
2	50	43	99	65	129	228	152	163	132	176	27	4	2.5	11
2½	65	46	110	78	140	239	152	163	132	176	47	10	3	11
3	80	46	116	85	146	245	152	163	132	176	63	16	3	12
4	100	52	134	105	164	263	152	163	132	268	83	23	5	14
5	125	56	164	118	194	293	152	163	132	268	107	32	7	15
6	150	56	177	144	207	306	152	163	132	268	136	45	9	17
8	200	60	235	169	300	365	152	163	132	405	185	67	16	23
10	250	68	259	214	332	438	250	197	181	513	234	88	27	32
12	300	78	284	249	357	463	250	197	181	516	280	106	36	40
14	350	92	318	275		512	300	218	217		324	123		57
16	400	102	370	310		564	300	218	217		374	144		70
18	450	114	410	336		604	300	218	217		423	166		89
20	500	127	448	362		642	300	218	217		475	183		129
24	600	154	510	430		704	300	218	217		573	220		170
All dimensions in mm and weights in kg
