L&T Aquaseal 16 valve

Compliance Standards

Valve Size		A	B	C			D	E
NPS	DN	A	B	Flow Control Lever	Standard Gear Unit	Heavy Duty Gear Unit	D	Wafer Flangeless	Wafer Lugged
2	50	43	99	129	277	-	65	96	158
2½	65	46	110	140	288	-	78	105	180
3	80	46	116	146	294	-	85	123	190
4	100	52	134	164	312	-	105	157	216
5	125	56	164	194	342	-	118	180	255
6	150	56	177	207	355	-	144	212	280
8	200	60	235	300	428	450	169	262	345
10	250	68	259	332	452	476	214	322	405
12	300	78	284	357	477	501	249	373	485
14	350	92	318	-	510	535	304	430	530
16	400	102	370	-	-	587	340	481	600
18	450	114	409	-	-	790	408	524	650
20	500	127	441	-	-	828	430	583	710
24	600	154	501	-	-	889	500	685	820
All dimensions in mm and weights in kg

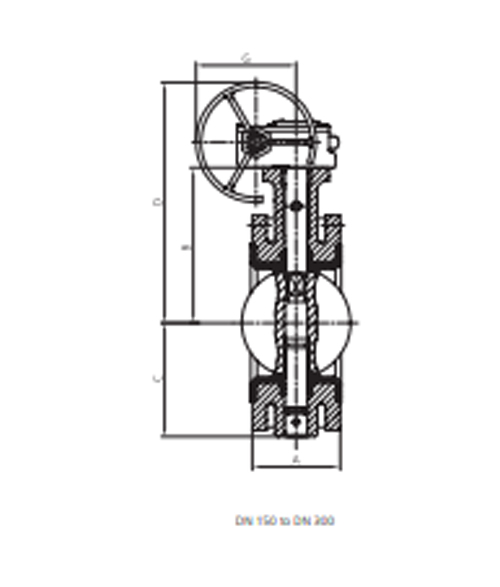

Valve Size		A	B	C	D	E	F	G	Weight
NPS	DN	A	B	C	D	E	F	G	Weight
6	150	140	177	144	306	175	163	132	35
8	200	152	235	169	429	300	218	217	52
10	250	165	259	214	453	300	218	217	66
12	300	178	284	249	478	300	218	217	106
14	350	190	318	342	512	300	218	217	150
16	400	216	370	377	587	300	271	255	215
18	450	222	410	445	788	578	338	437	225
20	500	229	440	477	820	578	338	437	278
24	600	267	500	547	880	578	338	437	370
